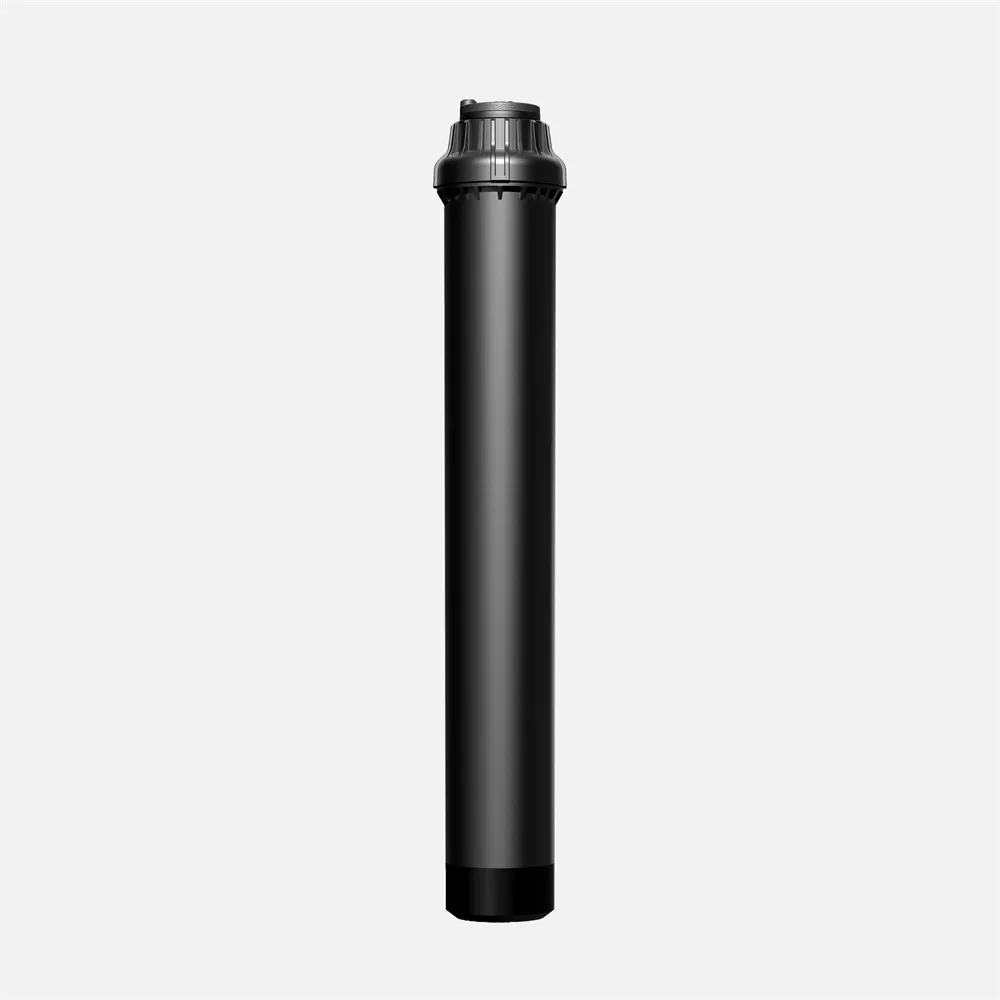

Abmessungen
Gesamthöhe: 44 cm
Freiliegender Durchmesser: 4,5 cm
Einlassgröße: 3/4″ Innengewinde
Merkmale
-
Modelle: 30 cmBogeneinstellung: 50°~360°Werkseitig installierte GummiabdeckungDurch die Oberseite verlaufende LichtbogenverstellungSchnellprüf-BogenmechanismusWassergeschmierter ZahnradantriebDüsenauswahl: 12Düsenbereich: 1,5–8,0 Blau, 2,0–4,5 Blau mit niedrigem WinkelGarantie: 2 Jahre
-
■ Standard/niedriger Winkel
Einführung in die Position der Endkappenlöcher
-
Aufzug
Führen Sie den Kunststoffkopf zum seitlichen Hebeloch, drehen Sie ihn um und heben Sie den Pop-Up-Kopf an. Bitte langsam anheben und loslassen. Vorsicht, dass Sie sich nicht verletzen. -
Düse entfernen
Führen Sie den Stahlkopf gegen den Uhrzeigersinn in das Loch zum Entfernen der Düse ein, um die Schraube zu lösen und die Düse zu entfernen. Nehmen Sie eine Ersatzdüse und drehen Sie die Schraube im Uhrzeigersinn. Bitte nicht zu stark drehen. Achten Sie darauf, die Düse nicht zu zerkratzen. -
Winkeleinstellung
Setzen Sie den Kunststoffkopf in das Winkeleinstellloch ein. Drehen Sie ihn im Uhrzeigersinn, um den Winkel zu vergrößern, und gegen den Uhrzeigersinn, um ihn zu verkleinern. Bitte drehen Sie langsam und überprüfen Sie den Winkel bei jedem Halbkreis. Achten Sie darauf, es nicht zu stark zu drehen.
